流量計白色高精度安裝方便 白油流量計詳細資料： MY-LC白油流量計是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研工業中流量的計量。白油流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號。

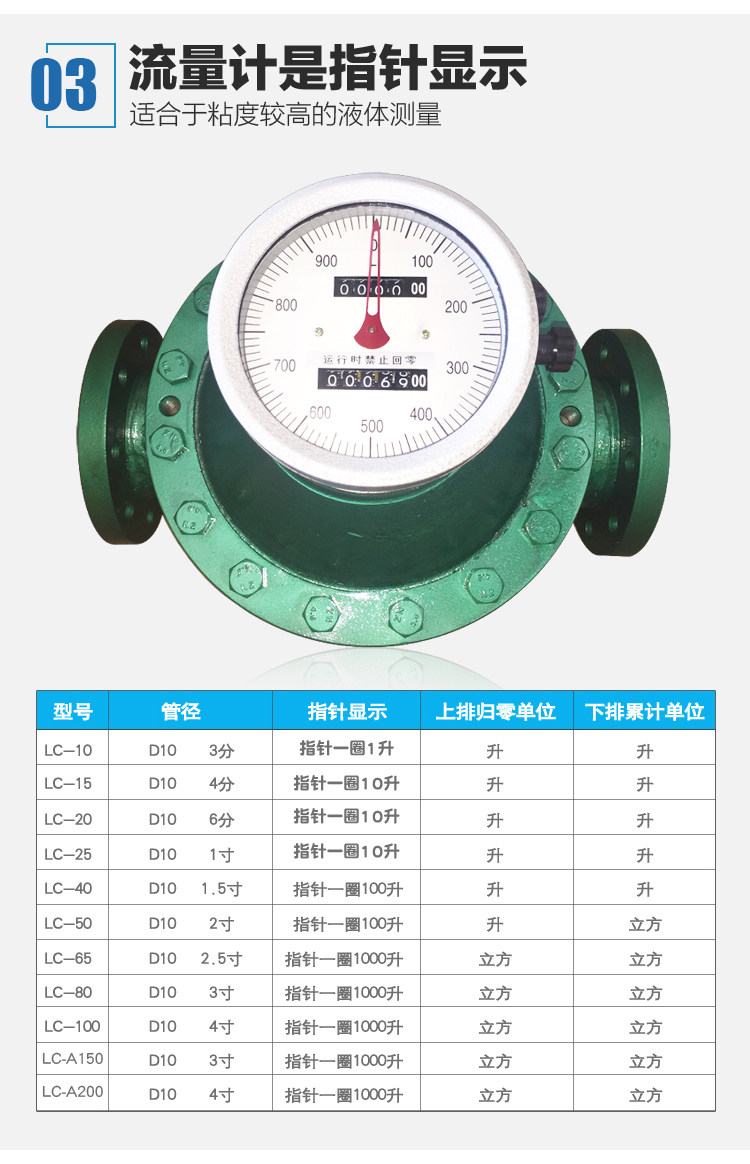

白油流量計是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量儀表，石油流量計廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量。柴油流量表（流量計）是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于高粘度介質的累積流量測量。

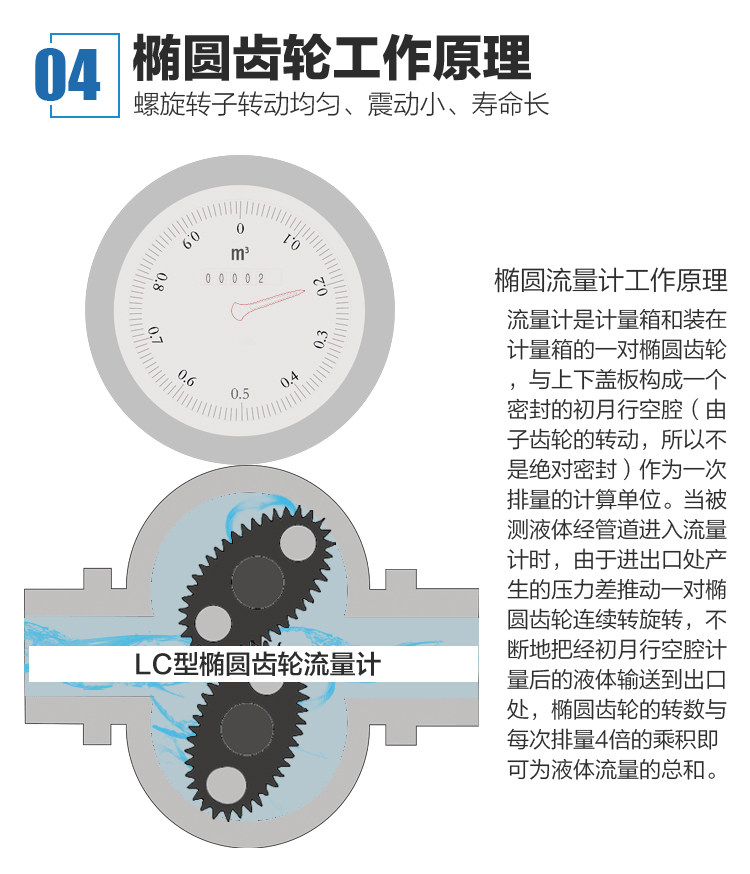

二、白油流量計測量原理圖示：
在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
在白油流量計測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
三、白油流量計產品特點：
| ★ | 流量計所有零件表面均經精密加工而成，無鑄造表面，表面光潔美觀。 | | ★ | 流量計采用設計，無須專業人員即可現場拆卸再裝，且再裝后，不改變原有計量精度。 | | ★ | 流量計采用防水設計。 | | ★ | 流量計現場可顯示累積流量、瞬時流量、單次流量等。 | | ★ | 流量計執行標準：NIST（美國技術標準局專業標準） | | ★ | ZBN12001-87《容積式流量計通用技術條件》 | | ★ | QB/SML01-2001《橢圓齒輪流量計》 |
連接方式: 法蘭連接:DN10～DN200 精度等級: 普通型0.5級，高精度0.2級 耐壓: 普通型1.6MPa,高壓型3.2MPa 耐溫度: 普通型＜120℃，高壓型＜200℃ 制作材質: 鑄鐵、鑄鋼、不銹鋼等 轉動部件: 鋁合金、不銹鋼等
四、白油流量計測量范圍 | ★ | 連接方式: 法蘭連接，螺紋式鏈接:DN10～DN200 | | ★ | 安裝方式: 水平、垂直。 | | ★ | 口徑系列: DN10，15，20，25，40，50，80，100 | | ★ | 壓力損失: ≤0.1MPa | | ★ | 精度等級: 0.5級 | | ★ | 介質壓力: 普通型1.6MPa,高壓型3.2MPa | | ★ | 粘度范圍: 普通型:0.6～200mpa.s,高粘度200～1000mpa.s | | ★ | 介質溫度: 普通型＜120℃，高壓型＜200℃ | | ★ | 表體材質: 鑄鐵、鑄鋼、不銹鋼，銅等 | | ★ | 轉動部件: 鋁鎂合金、不銹鋼等 |
公稱通徑 （mm） | 0.2級 | 0.5級 | 流量范圍 ( m3/h) | 流量范圍( m3/h) | 被測液體粘度( mPa.s) | 被測液體粘度(mPa.s) | 0.8-2 | 2-8 | 8-200 | 0.8-2 | 2-8 | 8-200 | 4 | 0.03-0.1 | 0.025-0.1 | 0.015-0.1 | 0.025-0.1 | 0.015-0.1 | 0.01-1 | 6 | 0.07-0.2 | 0.05-0.2 | 0.03-0.2 | 0.05-0.2 | 0.03-0.2 | 0.02-0.2 | 8 | 0.10-0.3 | 0.08-0.3 | 0.06-0.3 | 0.08-0.3 | 0.06-0.3 | 0.03-0.3 | 10 | 0.15-0.4 | 0.1-0.4 | 0.08-0.4 | 0.15-0.4 | 0.08-0.4 | 0.04-0.4 | 15 | 0.5-1.5 | 0.35-1.5 | 0.2-1.0 | 0.35-1.5 | 0.30-1.5 | 0.15-1.5 | 20 | 1-3 | 0.6-3 | 0.42-2.1 | 0.75-3 | 0.5-3 | 0.3-3 | 25 | 2-6 | 1.2-6 | 0.84-4.2 | 1.5-6 | 1-6 | 0.6-6 | 40 | 5-15 | 3-15 | 2.1-10.5 | 3-15 | 2.5-15 | 1.5-15 | 50 | 8-24 | 4.8-24 | 3.36-16.8 | 4.8-24 | 4-24 | 2.4-24 | 80 | 20-60 | 12-60 | 8.4-42 | 12-60 | 10-60 | 6-60 | 100 | 34-100 | 20-100 | 14-90 | 20-100 | 16-100 | 10-100 | 150 | 60-200 | 40-200 | 20-170 | 40-200 | 30-200 | 20-180 | 200 | 120-360 | 80-360 | 60-320 | 80-360 | 50-360 | 36-360 | 250 | 180-600 | 120-600 | 50-540 | 100-600 | 80-600 | 50-500 | 300 | 300-1000 | 200-1000 | 80-800 | 200-1000 | 120-1000 | |
五、白油流量計
| 儀表 | | 銘宇公司經營標識 | 基本型號 | | MY-LC | 白油流量計基本型號 | 口徑選擇 | -□□ | | 通徑大小 | 材料選擇 | -A | | 鑄鐵 | | | -E | | 鑄鋼 | | | -B | | 不銹鋼 | 輸出信號 | -2 | | 無信號輸出 | | | -3 | | 脈沖 DV24V供電 | | | -4 | | 4～20mA DV24V供電 | 復零功能 | -N | | 無復零功能 | | | -F | | 復零功能 | 過濾器 | -N | | 無過濾器 | | | -G | | 含過濾器 | 流量選擇 | （□～□） | | 流量范圍 |
白油流量計可以選裝油品過濾器
白油流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；重油流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行 流量測量與流體的流動狀態無關，這是因為白油流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。 粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。 白油流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
|
